Wie misst man einen Schließzylinder richtig?

Das korrekte Messen eines Schließzylinders ist unerlässlich, um einen passenden Ersatz zu finden oder einen neuen Schließzylinder zu bestellen, damit deine Tür sicher und funktionsfähig bleibt. Ein falsch gemessener Zylinder kann dazu führen, dass er nicht in das Schloss passt, die Tür sich nicht mehr schließen lässt oder im schlimmsten Fall die Sicherheit beeinträchtigt wird. Dies ist entscheidend, wenn du einen alten Zylinder austauschen musst oder eine Nachschließung mit einem neuen System planst.

Das sind die beliebtesten Schließzylinder messen Produkte

Die Grundlagen der Schließzylindervermessung

Bevor du mit dem Messen beginnst, ist es wichtig zu verstehen, wie ein Schließzylinder aufgebaut ist und wo seine kritischen Maße liegen. Ein Schließzylinder besteht im Wesentlichen aus zwei Hauptkomponenten: dem Zylinderkern (der Teil, in den du den Schlüssel steckst) und dem Gehäuse, das in das Schloss greift. Die Maße definieren die Länge des Zylinders und seine Positionierung innerhalb des Türblatts.

Bestimmung der Gesamtlänge des Schließzylinders

Die Gesamtlänge eines Schließzylinders ist die Summe der Längen von der Mitte des Befestigungslochs bis zu jeder Außenseite des Zylinders. Diese Längen werden oft als „Außenmaß“ und „Innenmaß“ bezeichnet. Der Abstand vom Mittelpunkt des Befestigungslochs bis zur äußeren Kante wird gemessen. Stell dir vor, du legst den Zylinder auf ein Lineal, sodass die Mitte des Befestigungslochs genau auf dem Nullpunkt liegt.

Außenmaß messen

Das Außenmaß ist die Distanz vom Mittelpunkt des Lochs, in dem die Befestigungsschraube sitzt, bis zur äußeren Stirnseite des Zylinders auf der Seite, die typischerweise nach außen zeigt.

Innenmaß messen

Das Innenmaß ist die Distanz vom Mittelpunkt des Lochs der Befestigungsschraube bis zur äußeren Stirnseite des Zylinders auf der Seite, die typischerweise nach innen zeigt.

Die richtige Messmethode anwenden

Um diese Maße korrekt zu ermitteln, gehe wie folgt vor:

• Entferne den alten Schließzylinder aus dem Schloss. Dazu musst du meist die Befestigungsschraube lösen, die sich an der Seite des Schlosses im Türblatt befindet, auf Höhe des Zylinders.
• Sobald der Zylinder gelöst ist, ziehe ihn vorsichtig aus dem Schloss heraus. Manchmal musst du den Schlüssel leicht ins Schloss stecken und drehen, um den Kern in die richtige Position zu bringen, damit der Zylinder herausgezogen werden kann.
• Lege den ausgebauten Zylinder auf eine ebene Fläche.

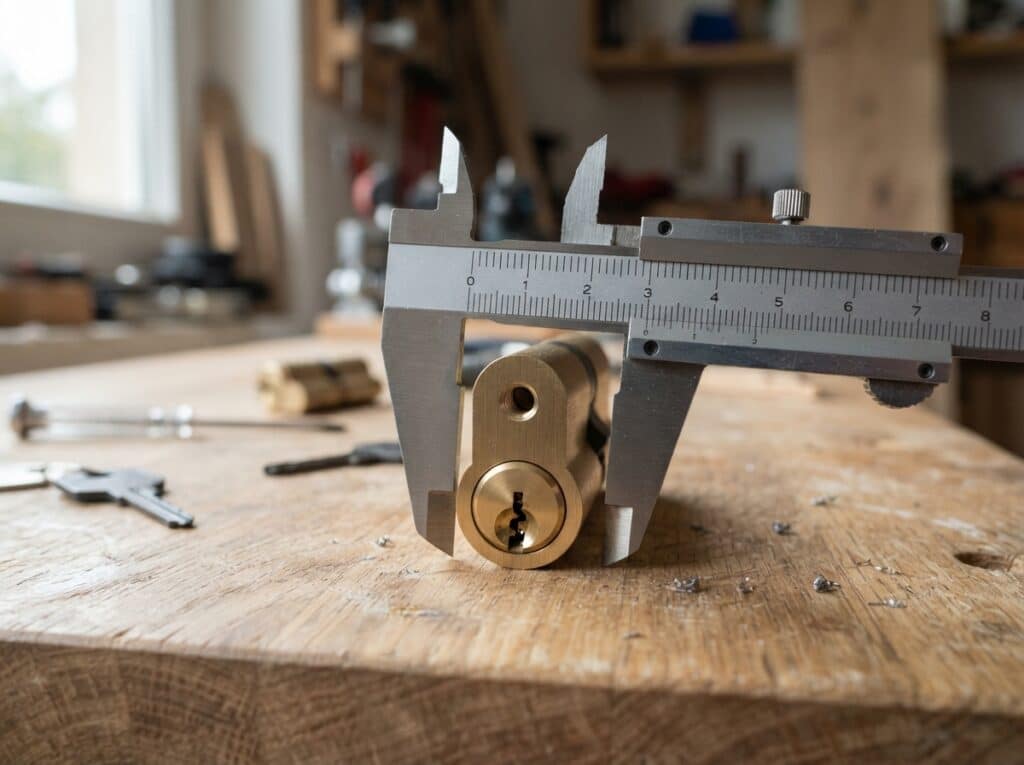

• Nimm ein Lineal oder Maßband und lege es an den Zylinder an.
• Positioniere den Nullpunkt des Lineals genau in der Mitte des Befestigungslochs, wo die Schraube saß.
• Lies den Wert bis zur linken äußeren Kante des Zylinders ab – das ist dein erstes Maß (z.B. das Innenmaß).
• Lies den Wert bis zur rechten äußeren Kante des Zylinders ab – das ist dein zweites Maß (z.B. das Außenmaß).
• Achte darauf, dass du immer vom Mittelpunkt des Befestigungslochs misst und nicht vom Rand.

Standardmaße und ihre Bedeutung

Schließzylinder sind in vielen Standardgrößen erhältlich, oft in Schritten von 5 mm. Gängige Maße sind beispielsweise 30/30 mm, 35/35 mm, 30/35 mm oder 40/45 mm. Das erste Maß bezieht sich auf das Innenmaß (kleinere Seite, zur Türinnenseite), das zweite auf das Außenmaß (größere Seite, zur Türaußenseite). Wenn du beispielsweise ein Innenmaß von 30 mm und ein Außenmaß von 35 mm hast, benötigst du einen Zylinder der Größe 30/35 mm. Die Gesamtlänge des Zylinders ergibt sich aus der Addition dieser beiden Maße (in diesem Fall 65 mm).

Sonderfälle und zusätzliche Maße

Es gibt Situationen, in denen die einfache Längenmessung nicht ausreicht oder ergänzt werden muss. Dazu gehören:

Zylinder mit Knauf (Bedienknauf)

Ein Schließzylinder mit Knauf hat auf einer Seite einen Griff, der das Verriegeln und Entriegeln von innen ohne Schlüssel ermöglicht. Bei diesen Zylindern misst du ebenfalls das Innen- und Außenmaß vom Mittelpunkt des Befestigungslochs. Der Knauf selbst ragt über das eigentliche Gehäuse hinaus und wird nicht zur Längenmessung des Zylinders addiert. Wichtig ist hierbei, dass der Knauf auf der richtigen Seite montiert ist (Innen- oder Außenseite der Tür).

Schließanlagen und Gleichschließung

Wenn du mehrere Türen mit demselben Schlüssel öffnen möchtest (Gleichschließung) oder eine Schließanlage für ein ganzes Gebäude benötigst, ist die genaue Vermessung aller beteiligten Zylinder absolut kritisch. Hierbei zählt nicht nur die Länge, sondern auch die exakte Art und Weise, wie die Zylinder miteinander synchronisiert werden sollen. Es ist ratsam, in solchen Fällen einen Fachmann zu konsultieren, da die Planung einer Schließanlage komplex sein kann.

Zylinder mit Schutzbeschlag oder Rosetten

Türbeschläge, insbesondere Schutzbeschläge, können die Türblattstärke beeinflussen und somit die benötigte Zylinderlänge verändern. Ein dicker Schutzbeschlag oder eine dicke Rosette kann dazu führen, dass ein Standardzylinder zu kurz ist. Miss daher die Gesamtdicke der Tür inklusive des Beschlags. Der Zylinder sollte so bemessen sein, dass er nach dem Einbau maximal 3-8 mm auf beiden Seiten aus dem Beschlag herausragt.

Sonderlängen und Übermaße

Nicht jede Tür entspricht Standardmaßen. Bei sehr dicken Türen oder speziellen Anforderungen können Übermaße erforderlich sein. Die Messung ist hier identisch, nur dass du dich an Spezialanbieter wenden musst, um Zylinder mit Längen über 100 mm (z.B. 70/70 mm) oder ungleiche Überlängen zu erhalten.

Der Messvorgang im Detail: Schritt für Schritt

Um sicherzustellen, dass du die richtige Wahl triffst, hier noch einmal die Schritte in einer übersichtlichen Reihenfolge:

• Tür vorbereiten: Stelle sicher, dass die Tür sich im normalen Zustand befindet (nicht verzogen).
• Alten Zylinder ausbauen: Löse die Befestigungsschraube an der Seite des Schlosses und ziehe den Zylinder vorsichtig heraus.
• Auf eine ebene Fläche legen: Positioniere den ausgebauten Zylinder auf einem Tisch oder Boden.
• Lineal anlegen: Platziere ein Lineal oder Maßband so, dass der Nullpunkt exakt in der Mitte des Befestigungslochs liegt.
• Innenmaß messen: Lies den Abstand von der Mitte des Lochs bis zur inneren Stirnseite des Zylinders ab.
• Außenmaß messen: Lies den Abstand von der Mitte des Lochs bis zur äußeren Stirnseite des Zylinders ab.
• Gesamtlänge berechnen: Addiere Innen- und Außenmaß (optional, aber zur Überprüfung nützlich).
• Notieren: Schreibe die beiden Maße (Innenmaß/Außenmaß) und die Information, ob ein Knauf vorhanden ist und auf welcher Seite, auf.

Tipps für die perfekte Messung und Auswahl

Um Fehlkäufe zu vermeiden und die Sicherheit zu gewährleisten, beachte folgende zusätzliche Ratschläge:

• Messe immer den ausgebauten Zylinder: Versuche nicht, den Zylinder in der Tür zu messen. Nur der ausgebaute Zustand liefert die präzisen Maße.
• Verwende ein präzises Werkzeug: Ein Metalllineal oder ein gutes Maßband ist besser geeignet als ein flexibles Stoffmaßband.
• Beachte die Türstärke: Bei der Bestellung solltest du die genaue Dicke deines Türblatts kennen, insbesondere wenn du einen Schutzbeschlag verwendest.
• Die richtige Seite für den Knauf: Wenn du einen Zylinder mit Knauf benötigst, stelle sicher, dass der Knauf auf der Innenseite der Tür ist, um von dort unkompliziert verriegeln zu können.
• Vermeide Überlängen: Ein zu langer Zylinder ragt über das Schloss hinaus und bietet Angriffsfläche für Aufbruchversuche (z.B. „Schloss abbrechen“). Ein zu kurzer Zylinder lässt sich nicht richtig montieren.
• Sicherheitszertifikate prüfen: Wenn du Wert auf erhöhte Sicherheit legst, achte auf Prüfsiegel und Widerstandsklassen (z.B. nach DIN EN 1627 ff.), die die Einbruchhemmung des Zylinders angeben. Diese sind unabhängig von der korrekten Vermessung, aber essenziell für die Sicherheit.
• Im Zweifel den Fachmann fragen: Bei Unsicherheiten oder komplexen Türsituationen ist es immer ratsam, einen Schlüsseldienst oder einen Sicherheitsexperten zu Rate zu ziehen. Sie können dich nicht nur bei der Vermessung unterstützen, sondern auch bei der Auswahl des passenden Zylindertyps.

Übersicht der wichtigsten Messparameter

Parameter	Beschreibung	Bedeutung für die Auswahl	Messpunkt	Beispiel
Innenmaß	Distanz vom Mittelpunkt des Befestigungslochs bis zur inneren Stirnseite des Zylinders.	Definiert, wie weit der Zylinder auf der Türinnenseite in das Schloss greift.	Mitte des Lochs → innere Stirnseite	30 mm
Außenmaß	Distanz vom Mittelpunkt des Befestigungslochs bis zur äußeren Stirnseite des Zylinders.	Definiert, wie weit der Zylinder auf der Türaußenseite in das Schloss greift.	Mitte des Lochs → äußere Stirnseite	35 mm
Gesamtlänge	Summe aus Innenmaß und Außenmaß.	Gibt die gesamte Länge des Zylinders an. Nützlich zur schnellen Orientierung.	Nicht direkt messbar, sondern errechnet (Innenmaß + Außenmaß).	65 mm (bei 30/35 mm)
Mit/Ohne Knauf	Angabe, ob ein Bedienknauf auf einer Seite vorhanden ist.	Beeinflusst die Montage und Bedienung von innen. Muss auf der richtigen Türseite angebracht sein.	Visuelle Prüfung des Zylinders.	Mit Knauf (innen)
Türblattstärke	Dicke des Türblatts inklusive eventueller Beschläge.	Entscheidend für die passende Zylinderlänge, um ein bündiges Ergebnis oder minimalen Überstand zu erzielen.	Messung der Türdicke.	40 mm

Das sind die neuesten Schließzylinder messen Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Wie misst man einen Schließzylinder richtig?

Muss ich den Schlüssel beim Messen des Schließzylinders einstecken lassen?

Nein, das ist nicht notwendig und kann sogar zu Ungenauigkeiten führen. Die Messung erfolgt rein physikalisch anhand der äußeren Abmessungen des Zylinders vom Mittelpunkt des Befestigungslochs. Der Schlüssel dient lediglich dazu, den Kern in die Position zu bringen, die das Herausziehen des Zylinders ermöglicht.

Was passiert, wenn ich einen Schließzylinder mit falscher Länge kaufe?

Ein zu kurzer Zylinder lässt sich möglicherweise nicht richtig im Schloss montieren oder bietet nicht genügend Führung, was die Funktionsweise beeinträchtigt. Ein zu langer Zylinder ragt weit aus dem Türblatt oder dem Beschlag heraus, was ihn anfällig für Aufbruchversuche wie das Abbrechen des Zylinders macht. In beiden Fällen ist die Sicherheit und Funktionalität beeinträchtigt.

Kann ich einen Schließzylinder mit Knauf messen, wenn er bereits in der Tür ist?

Ja, das ist möglich, aber es ist umständlicher. Idealerweise baust du den Zylinder aus. Wenn das nicht geht, musst du vorsichtig vom Mittelpunkt des Befestigungslochs bis zu beiden Enden messen. Beachte dabei, dass der Knauf selbst nicht zur Zylinderlänge zählt, aber seine Positionierung auf der Innen- oder Außenseite der Tür entscheidend ist.

Wie messe ich einen Schließzylinder, der Teil einer Schließanlage ist?

Wenn ein Zylinder Teil einer Schließanlage ist, ist es ratsam, den alten Zylinder auszubauen und genau zu vermessen. Notiere dir dabei auch die Marke und das Modell, falls vorhanden. Für die Erweiterung oder Nachbestellung von Schließanlagen ist es jedoch oft besser, sich direkt an den Errichter der Anlage oder einen spezialisierten Fachbetrieb zu wenden, da hier spezielle Schlüsselnummern und Codierungen relevant sind.

Welche Rolle spielt die Türblattstärke bei der Auswahl des richtigen Zylinders?

Die Türblattstärke ist entscheidend, um sicherzustellen, dass der Zylinder nicht zu weit übersteht. Ein Standardzylinder ragt typischerweise auf beiden Seiten etwa 3-8 mm aus dem Türblatt oder dem Schutzbeschlag heraus. Bei sehr dicken Türen oder dicken Beschlägen benötigst du entsprechend längere Zylinder. Die Messung der Türstärke hilft dir, die richtige Kombination aus Innen- und Außenmaß zu wählen.

Ist es notwendig, das Schloss selbst zu messen?

Nein, du musst nicht das Schloss selbst messen. Die relevanten Maße sind die des Schließzylinders, der in das Schloss eingesetzt wird. Das Schloss bleibt in der Regel unverändert, wenn du nur den Zylinder austauschst. Die korrekte Vermessung des Zylinders gewährleistet, dass er in das vorhandene Schloss passt.

Was bedeutet „Gleichschließung“ und wie beeinflusst das die Messung?

Gleichschließung bedeutet, dass mehrere Zylinder (z.B. Haustür, Nebeneingang, Kellertür) mit demselben Schlüssel bedient werden können. Für die Bestellung gleichschließender Zylinder werden die individuellen Maße jedes Zylinders benötigt, die dann vom Hersteller entsprechend programmiert und zusammengeführt werden. Die einfache Längenmessung ist hierbei nur ein Teil der Bestellung; die eigentliche Gleichschließung wird separat konfiguriert.
